Name: Passante
Availability: InStock

Descrizione
Serie

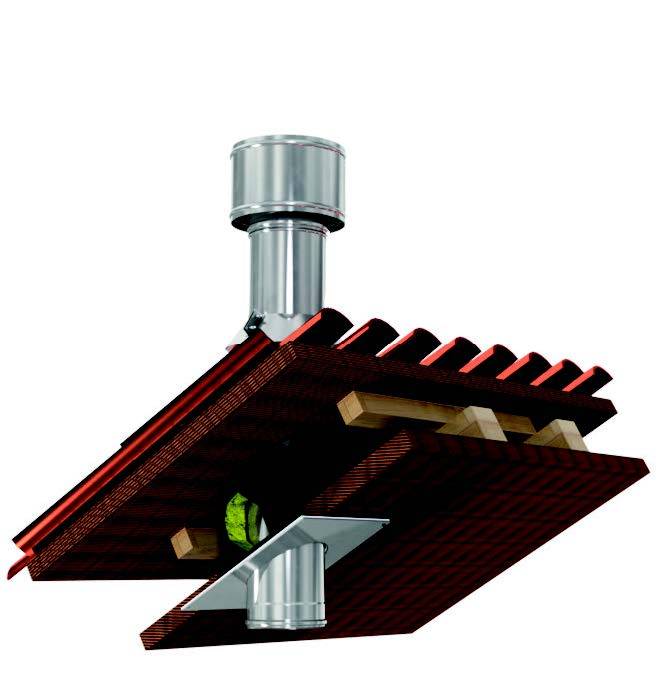

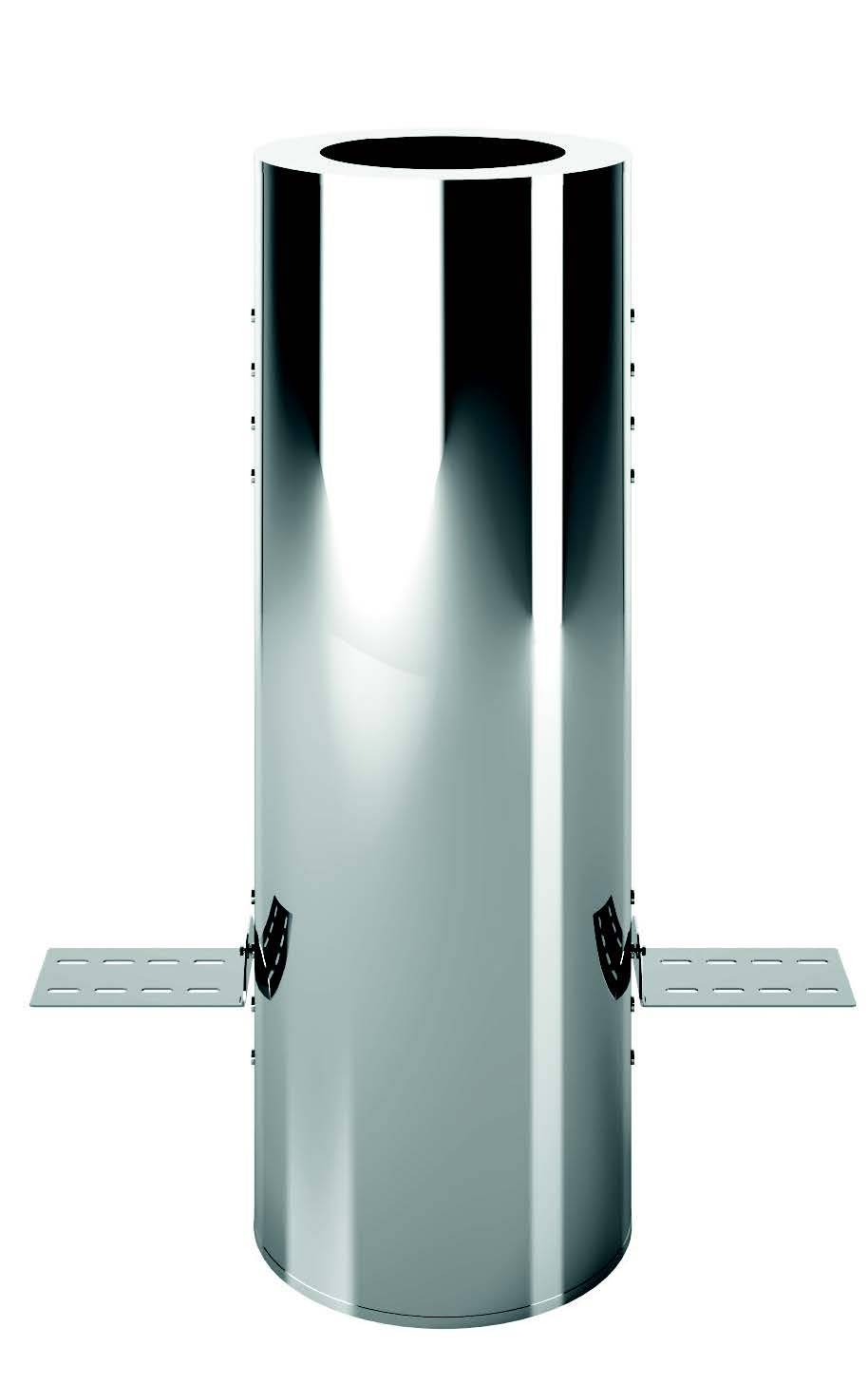

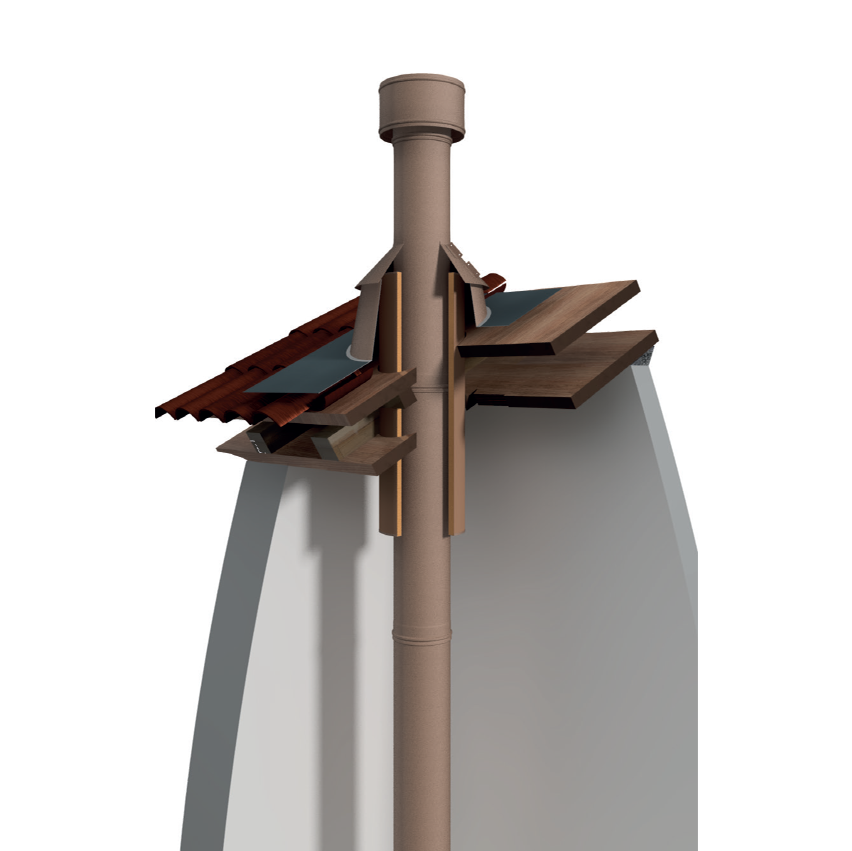

Un accessorio fondamentale per una corretta installazione, specialmente in abbinamento a generatori con alte temperature, la versatilità di montaggio, in ambiente protetto o all’esterno, la possibilità di finiture in acciaio inox, in rame naturale o verniciato su tinta RAL: in una parola…PASSANTE. L’esclusiva altezza standard 1.000 mm (realizzabile anche “a misura” con quote inferiori) e le svariate regolazioni delle alette a corredo danno la possibilità di installare PASSANTE, sempre esclusivamente in abbinamento ad ISO 25 e ISO 25 RAME, su qualsiasi superficie e con inclinazioni rilevanti.

PT

Protezioni Tetto

RPT

Protezioni Tetto

KPT

Protezioni Tetto

CFP

Protezioni Tetto

CUCFP

Protezioni Tetto

KCFP

Protezioni Tetto

Scheda tecnica

RIFERIMENTO NORMATIVO
Marcatura prodotto "CE" secondo normativa europea EN 1856-1:2009.
MATERIALE
Parete interna: acciaio inox austenitico AISI 316L BA (EN 1.4404)
Parete esterna: acciaio inox austenitico AISI 304 BA (EN 1.4301)
Rame naturale.
CAMPI DI UTILIZZO
Sistemi Fumari metallici modulari (condotti, canali da fumo, camini metallici, esalazioni aria) asserviti a generatori di calore di tipo atmosferico, pressurizzato, ad aria soffiata, tradizionali o a condensazione, cappe cucina per uso domestico o industriale, stufe a legna, caminetti e stufe a pellet.
APPLICAZIONI
Installazione esterna o interna.

DIAMETRI DISPONIBILI (mm)
Rif. diametro interno: 80 - 100 - 130 - 150 - 180 - 200 - 250 - 300 - 350.
Rif. diametro esterno: 130 - 150 - 180 - 200 - 230 - 250 - 300 - 350.
GARANZIA PRODOTTO
2 anni.
LIMITAZIONI
Non utilizzare per campi applicativi differenti da quelli ivi proposti: contattare il nostro ufficio tecnico per ulteriori specifiche inerenti differenti tipologie di generatori o applicazioni in ambienti con presenza di vapori alogeni (es. lavanderie - stirerie - laboratori chimici).
CONSIGLI UTILI
Suggeriamo di attenersi scrupolosamente alle indicazioni inserite nel relativo libretto di uso e manutenzione nonché a quanto riportato nel presente catalogo.

	Cod.	€	Øi	Øe	H	A	B	Øn	*	*	*	*
#515151;Acciaio Inox	PT080	702,79	180	300	990	150	50	Di 80	(R)I2 Di 80	(CU)CFP130	(CU)FAIN300	(CU)FA300
#515151;Acciaio Inox	PT100	767,52	200	350	990	150	50	Di 100	(R)I2 Di 100	(CU)CFP150	(CU)FAIN350	(CU)FA350
#515151;Acciaio Inox	PT130	832,93	230	350	990	150	50	Di 130	(R)I2 Di 130	(CU)CFP180	(CU)FAIN350	(CU)FA350
#515151;Acciaio Inox	PT150	926,19	250	400	990	150	50	Di 150	(R)I2 Di 150	(CU)CFP200	(CU)FAIN400	(CU)FA400
#515151;Acciaio Inox	PT180	966,85	280	400	990	150	50	Di 180	(R)I2 Di 180	(CU)CFP230	(CU)FAIN400	(CU)FA400
#515151;Acciaio Inox	PT200	1055,69	300	450	990	150	50	Di 200	(R)I2 Di 200	(CU)CFP250	(CU)FAIN450	(CU)FA450
#515151;Acciaio Inox	PT250	1177,54	350	500	990	150	50	Di 250	(R)I2 Di 250	(CU)CFP300	(CU)FAIN500	(CU)FA500
#515151;Acciaio Inox	PT300	1366,93	400	550	990	150	50	Di 300	(R)I2 Di 300	(CU)CFP350	(CU)FAIN550	(CU)FA550
#515151;Acciaio Inox	PT350	1506,43	450	600	990	150	50	Di 350	(R)I2 Di 350	(CU)CFP400	(CU)FAIN600	(CU)FA600

	Cod.	€	Øi	Øe	H	A	B	Øn	*	*	*	*
#BE7226;Rame naturale	RPT080	1078,09	180	300	990	150	50	Di 80	(R)I2 Di 80	(CU)CFP130	(CU)FAIN300	(CU)FA300
#BE7226;Rame naturale	RPT100	1217,37	200	350	990	150	50	Di 100	(R)I2 Di 100	(CU)CFP150	(CU)FAIN350	(CU)FA350
#BE7226;Rame naturale	RPT130	1309,63	230	350	990	150	50	Di 130	(R)I2 Di 130	(CU)CFP180	(CU)FAIN350	(CU)FA350
#BE7226;Rame naturale	RPT150	1470,56	250	400	990	150	50	Di 150	(R)I2 Di 150	(CU)CFP200	(CU)FAIN400	(CU)FA400
#BE7226;Rame naturale	RPT180	1528,37	280	400	990	150	50	Di 180	(R)I2 Di 180	(CU)CFP230	(CU)FAIN400	(CU)FA400
#BE7226;Rame naturale	RPT200	1692,73	300	450	990	150	50	Di 200	(R)I2 Di 200	(CU)CFP250	(CU)FAIN450	(CU)FA450
#BE7226;Rame naturale	RPT250	1899,05	350	500	990	150	50	Di 250	(R)I2 Di 250	(CU)CFP300	(CU)FAIN500	(CU)FA500
#BE7226;Rame naturale	RPT300	2184,86	400	550	990	150	50	Di 300	(R)I2 Di 300	(CU)CFP350	(CU)FAIN550	(CU)FA550
#BE7226;Rame naturale	RPT350	2399,78	450	600	990	150	50	Di 350	(R)I2 Di 350	(CU)CFP400	(CU)FAIN600	(CU)FA600

	Cod.	€	Øi	Øe	H	A	B	Øn	*	*	*	*
#975c54;Rusty	KPT080	716,03	180	300	990	150	50	Di 80	(R) (K) I2 Di 80	(CU) (K) CFP130	(CU) (K) FAIN300	(CU) (K) FA300
#975c54;Rusty	KPT100	771,74	200	350	990	150	50	Di 100	(R) (K) I2 Di 100	(CU) (K) CFP150	(CU) (K) FAIN350	(CU) (K) FA350
#975c54;Rusty	KPT130	837,94	230	350	990	150	50	Di 130	(R) (K) I2 Di 130	(CU) (K) CFP180	(CU) (K) FAIN350	(CU) (K) FA350
#975c54;Rusty	KPT150	921,17	250	400	990	150	50	Di 150	(R) (K) I2 Di 150	(CU) (K) CFP200	(CU) (K) FAIN400	(CU) (K) FA400
#975c54;Rusty	KPT180	979,27	280	400	990	150	50	Di 180	(R) (K) I2 Di 180	(CU) (K) CFP230	(CU) (K) FAIN400	(CU) (K) FA400
#975c54;Rusty	KPT200	1058,2	300	450	990	150	50	Di 200	(R) (K) I2 Di 200	(CU) (K) CFP250	(CU) (K) FAIN450	(CU) (K) FA450
#975c54;Rusty	KPT250	1178,47	350	500	990	150	50	Di 250	(R) (K) I2 Di 250	(CU) (K) CFP300	(CU) (K) FAIN500	(CU) (K) FA500
#975c54;Rusty	KPT300	1369,47	400	550	990	150	50	Di 300	(R) (K) I2 Di 300	(CU) (K) CFP350	(CU) (K) FAIN550	(CU) (K) FA550
#975c54;Rusty	KPT350	1508,97	450	600	990	150	50	Di 350	(R) (K) I2 Di 350	(CU) (K) CFP400	(CU) (K) FAIN600	(CU) (K) FA600

	Cod.	€	Øe	Ød	H	*	*	*
#515151;Acciaio Inox	CFP130	103,87	130	400	170	(R)PT080	(CU)FAIN300	(CU)FA300
#515151;Acciaio Inox	CFP150	125,15	150	450	170	(R)PT100	(CU)FAIN350	(CU)FA350
#515151;Acciaio Inox	CFP180	125,15	180	450	170	(R)PT130	(CU)FAIN350	(CU)FA350
#515151;Acciaio Inox	CFP200	133,51	200	500	170	(R)PT150	(CU)FAIN400	(CU)FA400
#515151;Acciaio Inox	CFP230	133,51	230	500	170	(R)PT180	(CU)FAIN400	(CU)FA400
#515151;Acciaio Inox	CFP250	152,27	250	550	170	(R)PT200	(CU)FAIN450	(CU)FA450
#515151;Acciaio Inox	CFP300	169,81	300	600	170	(R)PT250	(CU)FAIN500	(CU)FA500
#515151;Acciaio Inox	CFP350	184,00	350	650	170	(R)PT300	(CU)FAIN550	(CU)FA550
#515151;Acciaio Inox	CFP400	218,32	400	700	170	(R)PT350	(CU)FAIN600	(CU)FA600

	Cod.	€	Øe	Ød	H	*	*	*
#BE7226;Rame naturale	CUCFP130	171,38	130	400	170	(R)PT080	(CU)FAIN300	(CU)FA300
#BE7226;Rame naturale	CUCFP150	206,49	150	450	170	(R)PT100	(CU)FAIN350	(CU)FA350
#BE7226;Rame naturale	CUCFP180	206,49	180	450	170	(R)PT130	(CU)FAIN350	(CU)FA350
#BE7226;Rame naturale	CUCFP200	220,29	200	500	170	(R)PT150	(CU)FAIN400	(CU)FA400
#BE7226;Rame naturale	CUCFP230	220,29	230	500	170	(R)PT180	(CU)FAIN400	(CU)FA400
#BE7226;Rame naturale	CUCFP250	251,25	250	550	170	(R)PT200	(CU)FAIN450	(CU)FA450
#BE7226;Rame naturale	CUCFP300	280,19	300	600	170	(R)PT250	(CU)FAIN500	(CU)FA500
#BE7226;Rame naturale	CUCFP350	303,6	350	650	170	(R)PT300	(CU)FAIN550	(CU)FA550
#BE7226;Rame naturale	CUCFP400	360,22	400	700	170	(R)PT350	(CU)FAIN600	(CU)FA600

	Cod.	€	Øe	Ød	H	*	*	*
#975c54;Rusty	KCFP130	140,21	130	400	170	(R) (K) PT080	(CU) (K) FAIN300	(CU) (K) FA300
#975c54;Rusty	KCFP150	168,94	150	450	170	(R) (K) PT100	(CU) (K) FAIN350	(CU) (K) FA350
#975c54;Rusty	KCFP180	168,94	180	450	170	(R) (K) PT130	(CU) (K) FAIN350	(CU) (K) FA350
#975c54;Rusty	KCFP200	180,24	200	500	170	(R) (K) PT150	(CU) (K) FAIN400	(CU) (K) FA400
#975c54;Rusty	KCFP230	180,24	230	500	170	(R) (K) PT180	(CU) (K) FAIN400	(CU) (K) FA400
#975c54;Rusty	KCFP250	205,56	250	550	170	(R) (K) PT200	(CU) (K) FAIN450	(CU) (K) FA450
#975c54;Rusty	KCFP300	229,25	300	600	170	(R) (K) PT250	(CU) (K) FAIN500	(CU) (K) FA500
#975c54;Rusty	KCFP350	248,41	350	650	170	(R) (K) PT300	(CU) (K) FAIN550	(CU) (K) FA550
#975c54;Rusty	KCFP400	294,73	400	700	170	(R) (K) PT350	(CU) (K) FAIN600	(CU) (K) FA600
