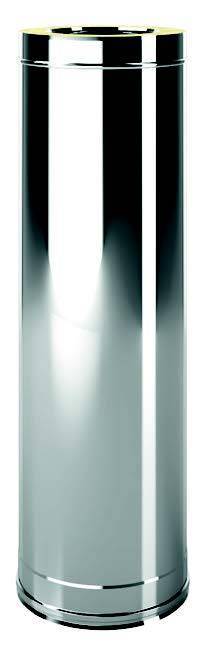

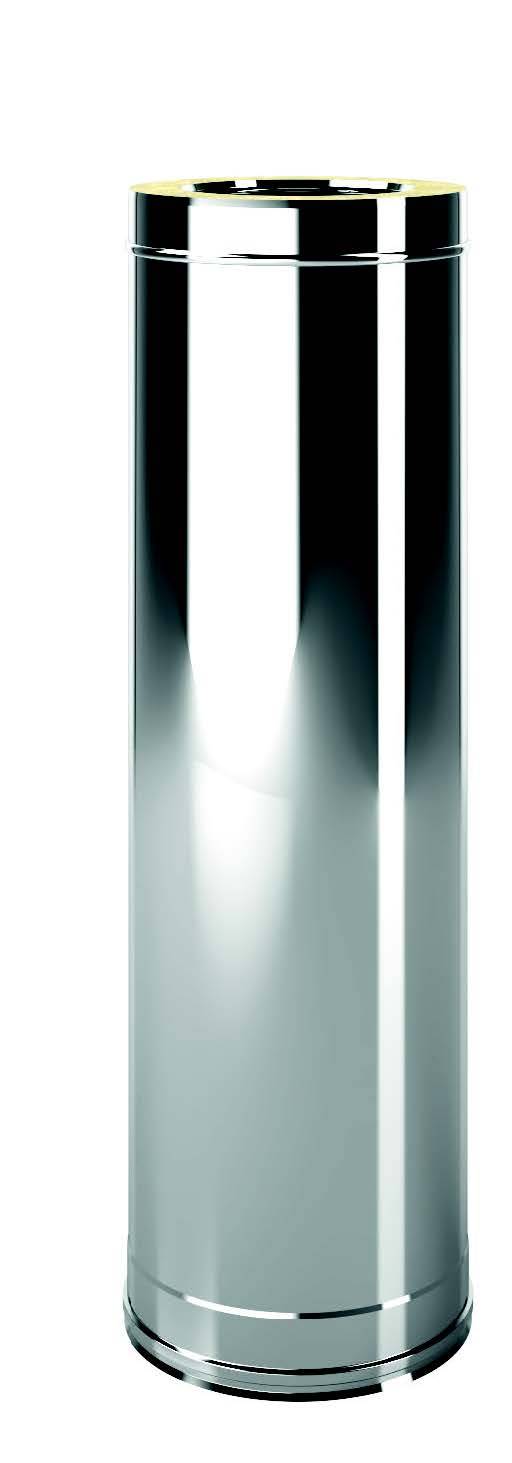

Struttura tubo modello Iso 50

Un “caposaldo” della gamma De Marinis, da sempre, ISO 50 garantisce un’ottima resistenza alle alte temperature, tipicamente utilizzato per proteggere l’utenza dai rischi che le stesse comportano. Disponibile in acciaio inox AISI 316 L interno con finitura AISI 304 esterno, rame o verniciato su tinta RAL. ISO 50 è compatibile con tutti i Sistemi De Marinis, certificato per ogni tipologia di generatore, tradizionale o a condensazione: l’alto tenore di isolamento ha inoltre funzione di mantenere inalterato il calore latente dei fumi (es. generatori a condensazione) per garantire un funzionamento ottimale del Sistema.

Scheda tecnica

  • RIFERIMENTO NORMATIVO
    Marcatura prodotto “CE” secondo normativa europea EN 1856-1:2009.
  • MATERIALE
    Parete interna acciaio inox austenitico AISI 316L BA (EN 1.4404).
    Parete esterna acciaio inox austenitico AISI 304 BA (EN 1.4301)
    Rame.
  • CAMPI DI UTILIZZO
     Sistemi Fumari metallici modulari (condotti, canali da fumo, camini metallici, esalazioni aria) asserviti a generatori di calore di tipo atmosferico, pressurizzato, ad aria soffiata, tradizionali o a condensazione, cappe cucina per uso domestico o industriale, stufe a legna, caminetti e stufe a pellet. Specialmente idoneo per alta resistenza termica.
  • APPLICAZIONI
    Installazione esterna o interna.



  • DIAMETRI DISPONIBILI (mm)
    Diametro interno: 80 - 100 - 130 - 150 - 180 - 200 - 250 - 300 - 350 - 400 - 450 – 500 – 550 – 600 – 650.
    Diametro esterno: 180 - 200 - 230 250 - 280 - 300 - 350 - 400 - 450 - 500 - 550 – 600 – 650 – 700 - 750.
    Su richiesta realizzazione disponibile sino a diametro interno 1.200.
  • GARANZIA PRODOTTO
    10 anni.
  • LIMITAZIONI
    Non utilizzare per campi applicativi differenti da quelli ivi proposti: contattare il nostro ufficio tecnico per ulteriori specifiche inerenti differenti tipologie di generatori o applicazioni in ambienti con presenza di vapori alogeni (es. lavanderie - stirerie - laboratori chimici).
  • CONSIGLI UTILI
    Suggeriamo di attenersi scrupolosamente alle indicazioni inserite nel relativo libretto di uso e manutenzione nonché a quanto riportato nel presente catalogo.

Designazioni

T200-P1-W-V2-L50040/050-O10
Sistema fumario / canale da fumo resistente sino a 200 Pa con fumi umidi


T600-N1-W-V2-L50040/050/060-G50
Sistema fumario alte temperature, fumi umidi o secchi in depressione
